Konstruprocezaj Normoj por Ŝtalaj Strukturoj (Ŝtalaj Kadroj)

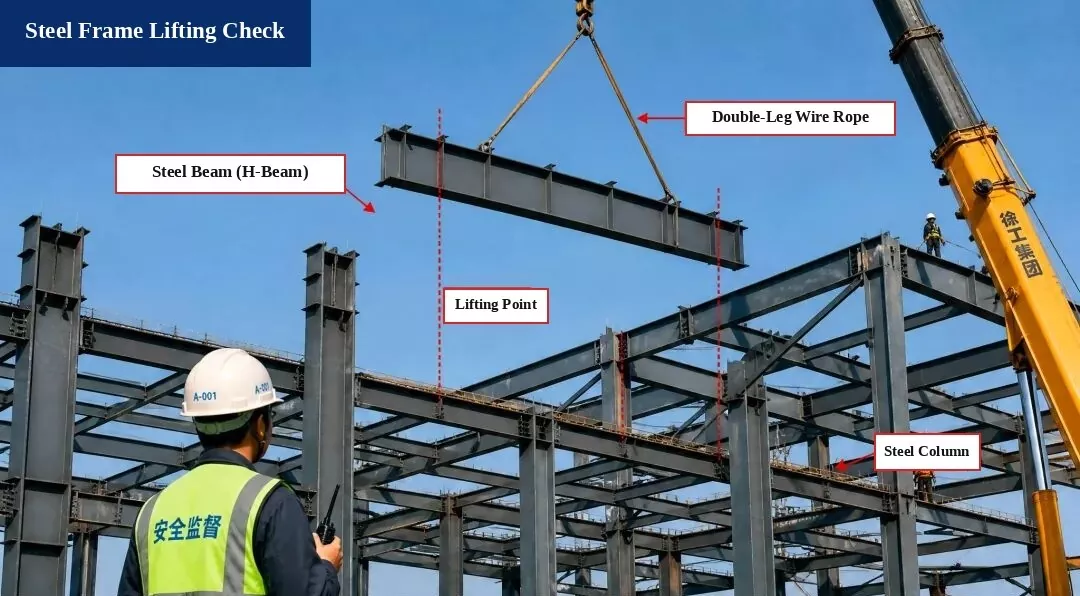

1. Kontrolo de Levado de Ŝtala Kadro (Leva Kalkulo)

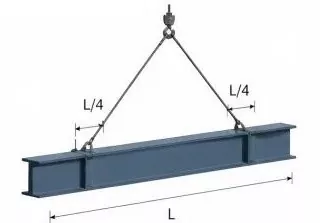

I. Leva Diagramo

Membro:Ŝtala Trabo H500×200×10×16, Longo L = 12,0 m

Levpunktoj:Agordu je L/4 de ĉiu fino de la trabo

Slingangulo:α ≈ 60°

II. Ŝarĝo Kalkulo

1. Mem-Pezo de Trabo:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamika Ŝarĝa Faktoro:Prenu 1.1

3. Pezo de Slingoj:Ignorita (nekonsiderinda)

4. Tuta Leva Ŝarĝo:
P = G × 1,1 = 219,9 kN

5. Slinga Tensio (Ekilibrata Ŝarĝo):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Sekureca Kontrolo

1. Slinga Tipo:φ20 ŝtalo drato ŝnuro, rompanta ŝarĝo Fb = 360 kN

2. Sekureca Faktoro (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Kontentas normajn postulojn!

Kontrolu Konkludon:
La leva operacio estas sekura kaj plenumas kodpostulojn.

Referencaj Normoj

• Kodo por Konstruado de Ŝtalaj Strukturoj (GB 50755-2012)

• Teknika Kodo por Sekureco de Levado kaj Levado en Konstruo (JGJ 276-2012)

Sekurecaj Notoj:

1. Kontrolu la ŝtalan trabon, dratajn ŝnurojn kaj levajn ilojn antaŭ ol levi por certigi, ke ili estas sekuraj kaj fidindaj.

2. Asignu dediĉitan personon por direkti la levan procezon. Neniu povas stari sub la levita trabo.

3. Ĉesu levi laboron tuj kiam ventorapideco atingas Nivelon 6 aŭ pli altan.

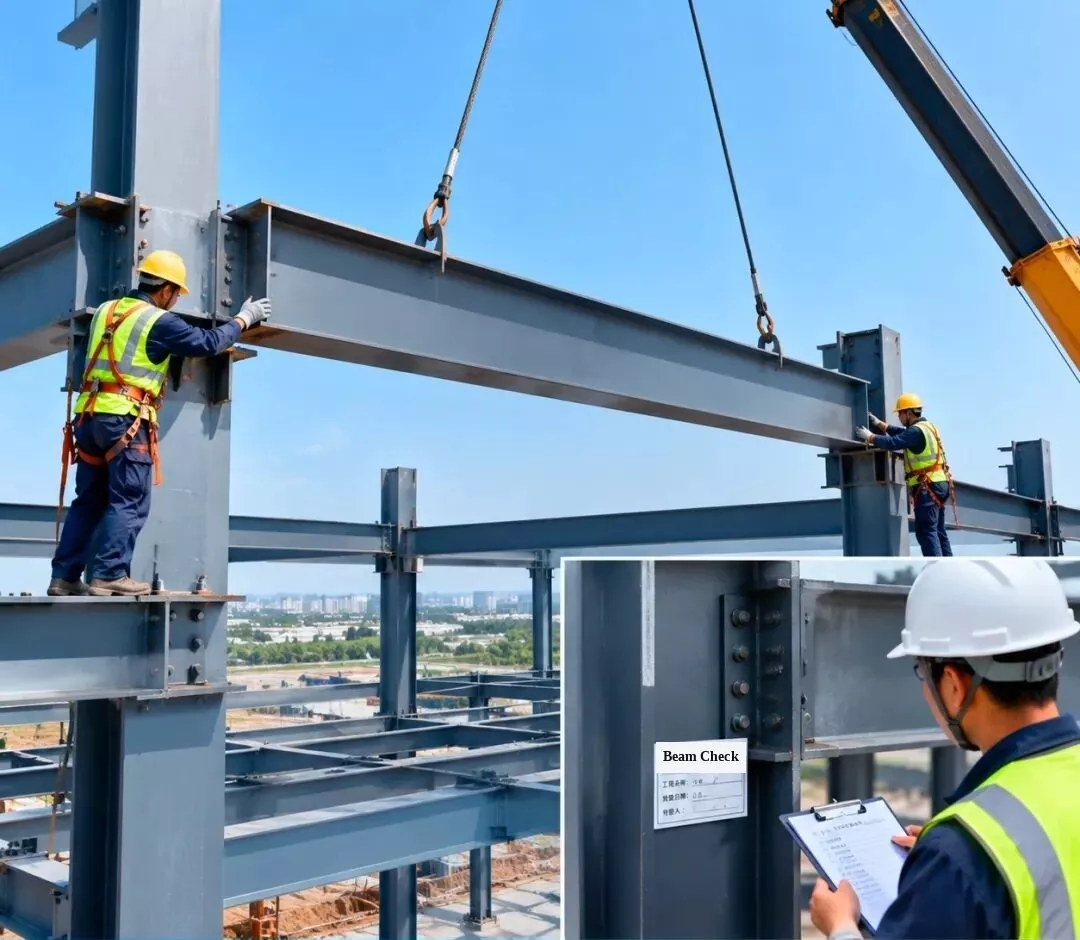

2. Instalado kaj Inspektado de Ŝtala Kadro — Instalado de Ŝtalo-Trabo

Levu la ŝtalan trabon en ĝian planitan pozicion, tiam inspektu kaj aprobu la konektajn juntojn por certigi, ke la instalado-kvalito plenumas desegnajn postulojn.

[Enmetu Etikedon sur Kolumno: Inspektado pri Instalado de Ŝtala Trabo | Projekta Nomo: Laborrenkontiĝo #1 | Inspekta dato | Inspektisto]

3. Instalado kaj Inspektado de Ŝtala Kadro - Instalado de Ŝtalo Tegmento-Truss

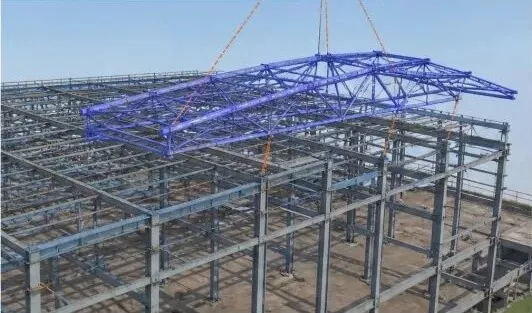

1. Simulado de 3D BIM:Simulu la instalaĵon de ŝtala tegmento por plibonigi la levan planon kaj instalan ordon.

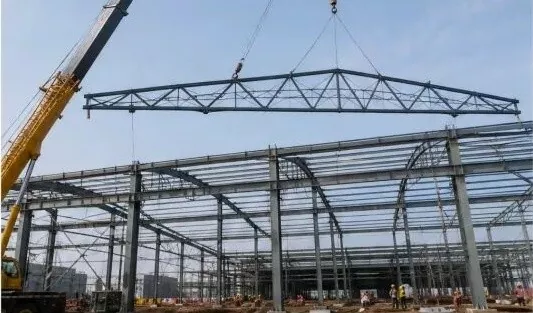

2. Levado de Tegmenta Truso:Uzu kamiongruon por levi la herniobandaĝon kaj meti ĝin malrapide en pozicion tenante ĝin ekvilibra.

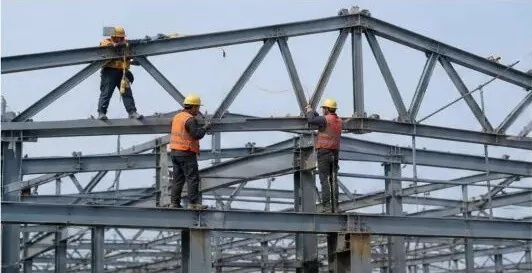

3. Poziciado & Provizora Fiksado:Post kiam la tegmentotrupo estas en loko, sekurigu ĝin provizore kaj ĝustigu ĝian pozicion kaj altecon (alteco).

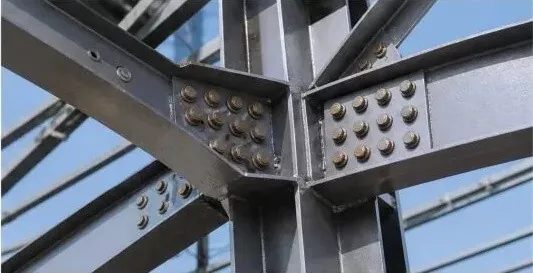

4. Altforta Riglilo-Konekto:Streĉi la alt-fortajn riglilojn laŭ la dezajnaj reguloj por certigi fortan ligon.

5. Instala Inspekto:Kontrolu la trusan altecon, interspacon, fleksadon (deflankiĝon) kaj vertikalan vicigon por certigi, ke ili plenumas la kodon.

6. Inspekta Registro:Post la inspektado, kompletigu la rekordan formularon kaj transiru al la sekva konstrua paŝo.

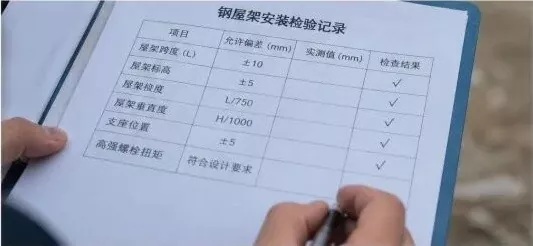

Ŝtala Tegmento-Truss Installation Inspection Record

Inspekta Ero	Permesita Eraro (mm)	Mezurita valoro (mm)	Kontrolu Rezulton
Interspaco (L)	±10	—	√ (Pasxi)
Herniobanda alteco (Alteco)	±5	—	√ (Pasxi)
Truso-fleksado (Dekliniĝo)	L/750	—	√ (Pasxi)
Truss Vertikala Alineado	H/1000	—	√ (Pasxi)
Subtena Pozicio	±5	—	√ (Pasxi)
Altforta Bolt Torque	Renkontas desegnajn postulojn	—	√ (Pasxi)

Ŝlosilaj Kontrolpunktoj:

Kontrolu ĉiujn envenantajn ŝtalajn partojn surloke por kontroli ilian tipon, grandecon kaj veldan kvaliton;
Uzu sekuran kaj praktikan levan planon por certigi levan sekurecon;
Alĝustigu kaj riparu la truson tuj post kiam ĝi estas metita en pozicio;
Premu ĉiujn alt-fortajn riglilojn ĝuste kaj provu ilian tordmomanton laŭ la kodo;
Faru plenan inspektadon por certigi, ke la instalita strukturo plenumas ĉiujn postulojn pri dezajno kaj kodo.

4. Instalado kaj Inspektado de Ŝtala Kadro - Inklinita Ŝtala Trabo-Instalado

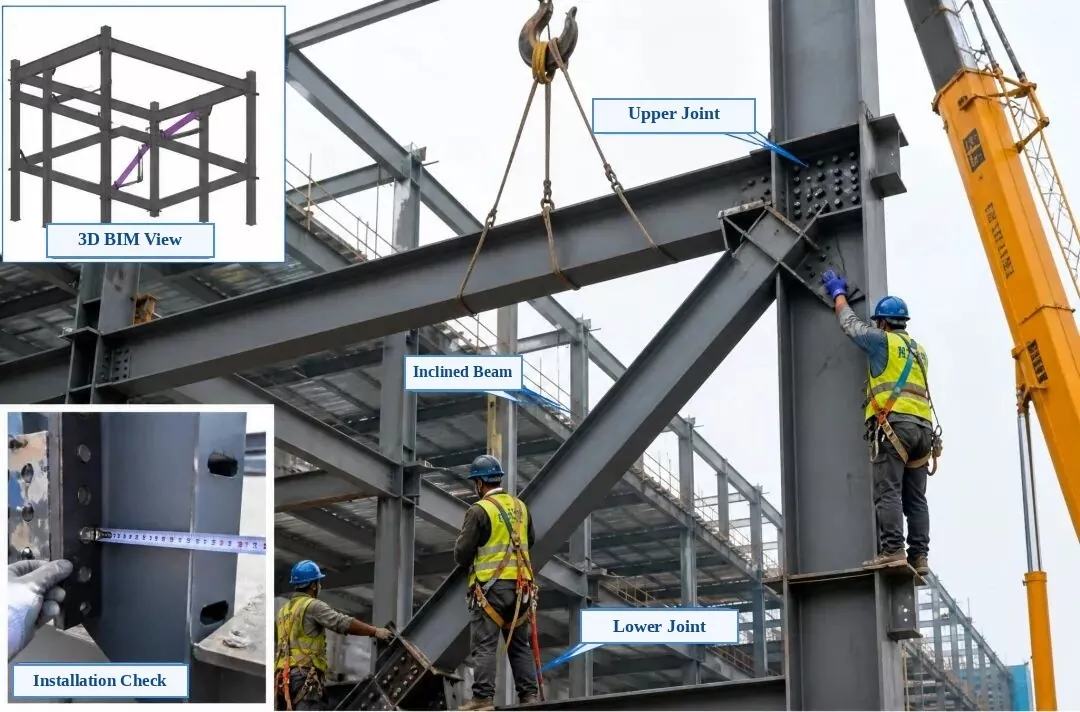

Eltiritaj Foto-Etikedoj:Supra-Maldekstra Enmetita: 3D BIM-Vido | Malsupra-Maldekstra Enmetita: Kontrolo de Instalado | Ĉefa Foto: Supra Konekta Junto, Inklina Ŝtala Trabo (Diagonala Brace), Malsupra Konekta Junto

Instalado kaj Inspektado de Ŝtala Kadro — Instalado de Inklinita Ŝtala Trabo

1. Antaŭinstala Kontrolo:Kontrolu la partnumeron, grandecon, rigliltruopoziciojn, kaj konektan platdirekton. Certigu, ke la kontaktsurfacoj estas plataj, puraj kaj liberaj de svingoj aŭ oleo.

2. Levado kaj poziciigado:Uzu du levpunktojn por levi la klinitan trabon malrapide en lokon. Riparu ĝin provizore kaj certigu, ke ambaŭ supraj kaj malsupraj juntoj viciĝas precize kun la ŝtala kolono kaj trabo.

3. Alineado kaj Ĝustigo:Alĝustigu la centran pozicion, altecon kaj vertikalan vicigon de la klinita trabo por plenumi desegnajn postulojn. Kompletigu la konstantan konekton post vicigo.

4. Konekta Metodo:Konekti per alt-fortaj rigliloj. Streĉu ilin egale de la centro eksteren al ambaŭ flankoj kiel postulas la dezajno, kaj marku ĉiun riglilon post la fina streĉado preterpasas inspektadon.

5. Instala Inspekto:Kontrolu la centran pozicion, altecon, vertikalan vicigon, telerkontaktan streĉecon kaj riglilstreĉan kvaliton. Ĉio devas plenumi la Kodon por Akcepto de Konstrua Kvalito de Ŝtalaj Strukturoj (GB 50205).

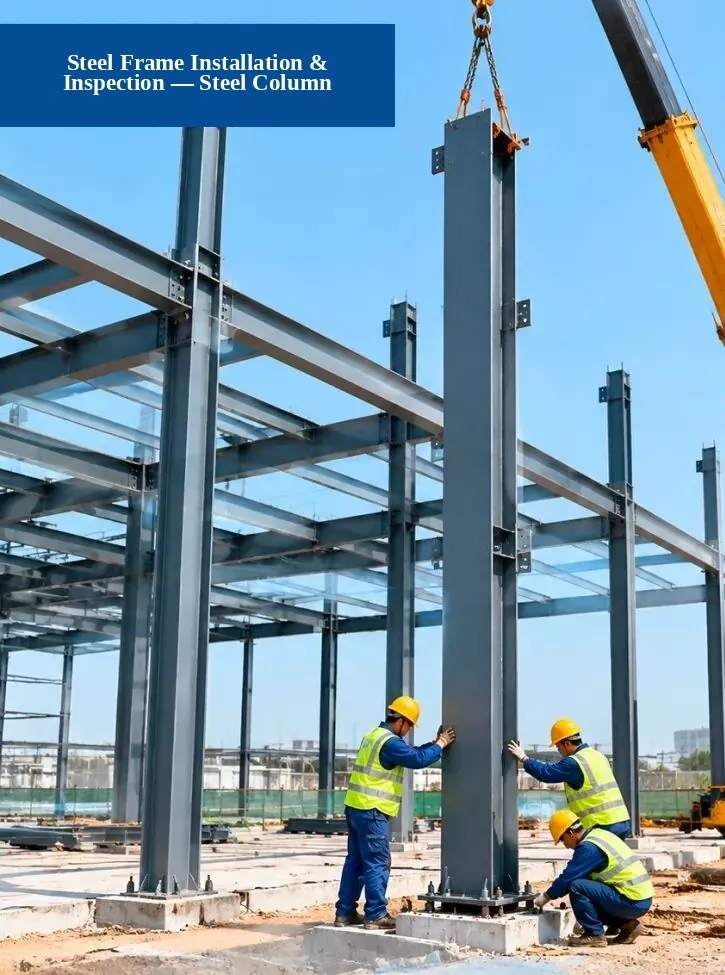

5. Instalado kaj Inspektado de Ŝtala Kadro — Instalado de Ŝtalo-Kolumno

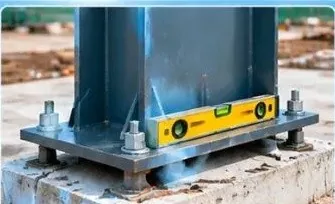

1. Fundamento Kontrolo:Kontrolu ĉu la ankraj riglilpozicioj, fundamenta alteco kaj fundamentaj dimensioj plenumas la dezajnpostulojn.

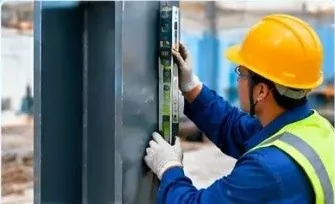

2. Kontrolo de Vertikala Alineado:Uzu totalstacion, laseran plumbon aŭ stangon por kontroli kiom rekta (vertikala) staras la ŝtala kolono.

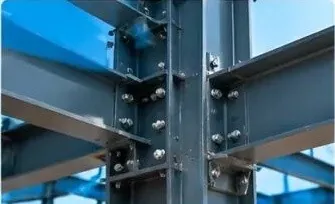

3. Kontrolo de Kvalito de Konekto:Kontrolu ĉu la alt-fortaj rigliloj, veldoj kaj ligaj platoj plenumas la normajn postulojn.

Konstrua Procezo:1. Prepara Laboro → 2. Levu kaj Metu Ŝtalan Kolumnon → 3. Instali & Sekurigi → 4. Inspektado & Akcepto

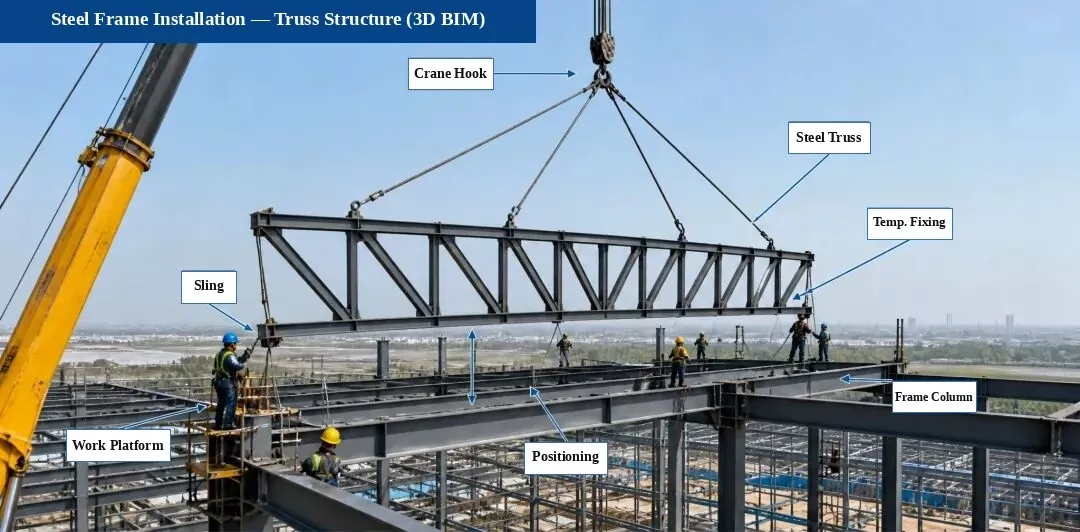

6. Instalado de Ŝtala Kadro — Instalado de Truss Structure (3D BIM-Diagramo)

Instala Proceza Fluo:Enketo kaj Markado → Subtena Kontrolo → Levo kaj Loko → Provizora Fiksado → Alineado kaj Alĝustigo → Altforta Riglilo-Konekto → Veldado (se necese)

Ŝlosilaj Instalaj Punktoj:

Antaŭ levi, duoble kontrolu la subtenan centran linion, altecon kaj enmetitajn partajn poziciojn;
Aligu vento-gvidŝnurojn (taglines) dum levado por teni la herniobandaĝon stabila;
Alĝustigu kaj provizore sekurigu la herniobandaĝon tuj post lokigo por malhelpi fleksadon aŭ distordon;
Alt-fortaj riglilligoj devas sekvi dezajno- kaj kodregulojn kaj esti streĉitaj al la postulata tordmomanto;
Veldkvalito devas plenumi la regulojn en la Kodo por Akcepto de Konstrukvalito de Ŝtalaj Strukturoj (GB 50205).

Ŝlosilaj Inspektaj Punktoj (Etaj Fotoj):

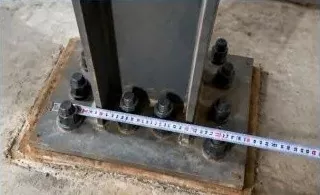

1. Subteno & Kuna Kontrolo

Kontrolu la poziciojn kaj altecojn de subtenaj rigliloj, shimplatoj kaj enigitaj partoj por certigi, ke ili plenumas desegnajn postulojn.

2. Truss Alignment Check

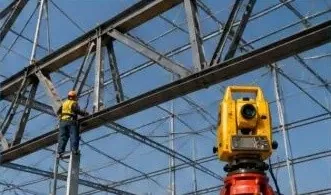

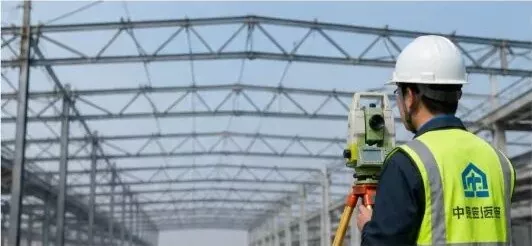

Uzu totalstacion por mezuri la centran linion, altecon kaj fleksadon de la herniobandaĝo, kaj fari alĝustigojn.

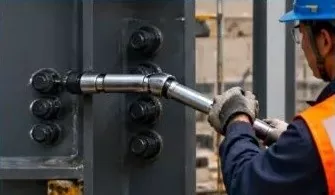

3. Altforta Riglilo Kontrolo

Kontrolu la nombron, grandecon kaj tordmomanton de la alt-fortaj rigliloj, kaj reprovi ilin kiel postulas la kodo.

Notu:La truso-strukturo en ĉi tiu projekto estas antaŭmuntita en la fabriko kaj levita en sekcioj surloke por certigi precizan instaladon, kvaliton kaj sekurecon.

7. Ŝtala Kadro & Profilita Metala Tegmento-Instalado kaj Inspektado

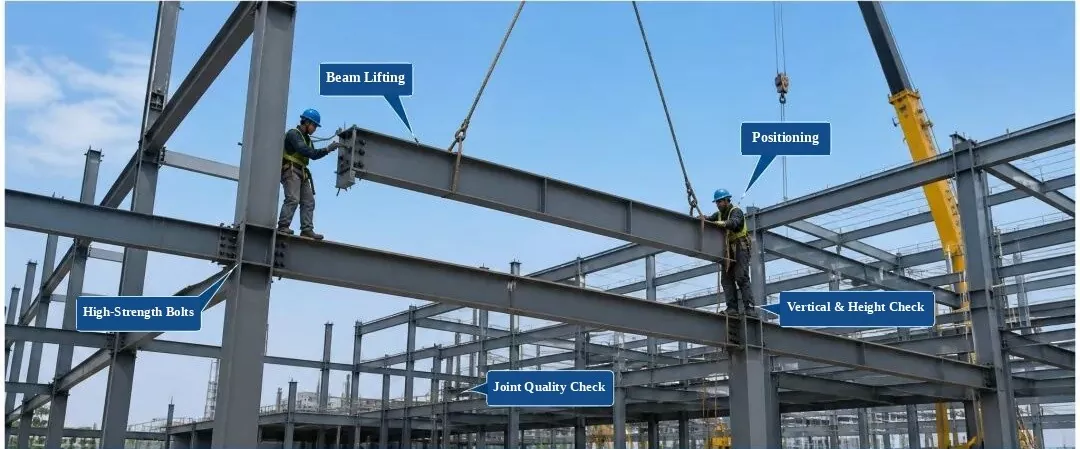

Instalado kaj Inspektado de Ŝtala Kadro

(Etikedoj: Trabo-Levo, Poziciigado, Altfortaj Rigliloj, Vertikala & Alteco-Kontrolo, Kuna Kvalito-Kontrolo)

1. Envenanta Parta Kontrolo:Kontrolu la materialan kvaliton, grandecon, surfacan kondiĉon kaj rektecon. Instalu nur post trapaso de inspektado.

2. Proceza Kontrolo:Kontrolu part-poziciigon, altecon, vertikalan vicigon kaj riglilon streĉadon dum instalado.

3. Inspektaj Eroj:Mezlinia pozicio, alteco, vertikala vicigo, surfaca plateco kaj riglila konektkvalito.

4. Kvalita Normo:Devas renkonti la Kodon por Akcepto de Konstrua Kvalito de Ŝtalaj Strukturoj (GB 50205-2020).

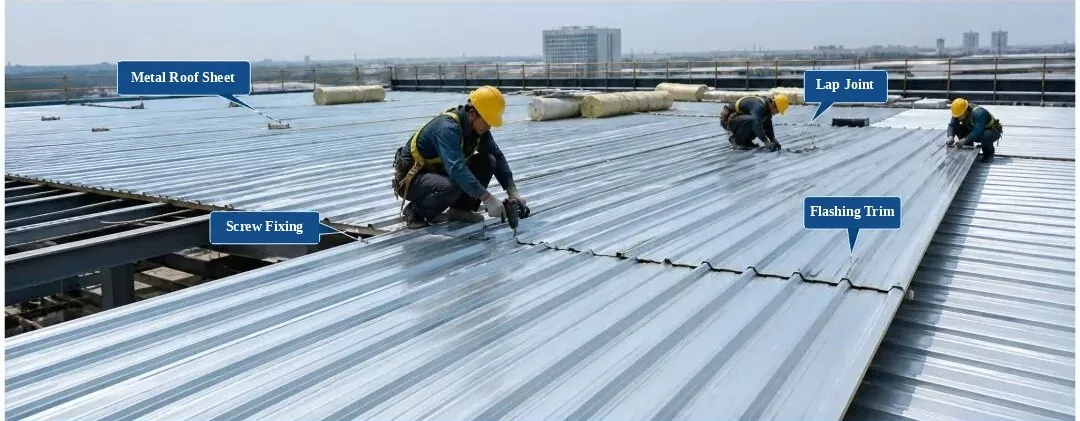

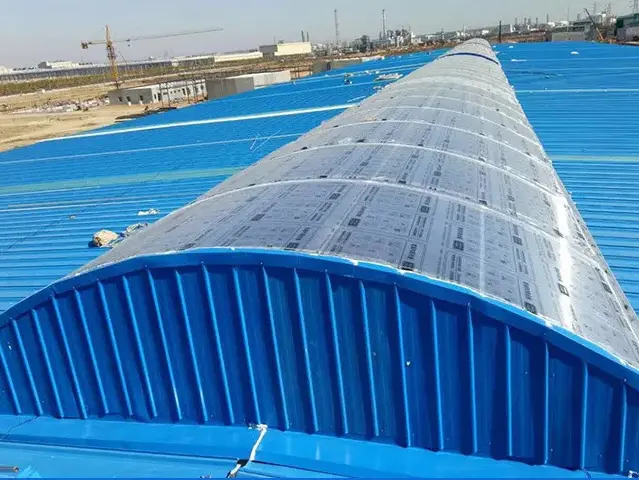

Profilita Metala Tegmento-Folio Instalado & Inspektado

(Etikedoj: Metala Tegmenta Folio, Rondira Junto, Memfrapa Ŝraŭba Fiksado, Ekbrila Trim)

1. Materiala Kontrolo:Kontrolu la panelan profilon, dikecon, tegaĵon kaj koloron. Uzu nur post trapaso de inspektado.

2. Instalaj Reguloj:Interkovru la panelojn ĝuste kaj fiksu ilin firme. Konservu ŝraŭbinterspacon ene de normaj limoj, sen mankantaj aŭ mislokigitaj ŝraŭboj.

3. Inspektaj Eroj:Tegmento-plateco, interkovrolarĝo, fikspunktointerspacigo, kaj akvorezistaj detaloj.

4. Kvalita Normo:Devas renkonti la Teknikan Kodon por Metala Tegmento-Inĝenierado (GB 50345-2012).

8. Instalado kaj Inspektado de Ŝtala Kadro — Instalado de Ŝtalaj Ŝtupoj kaj Handrail

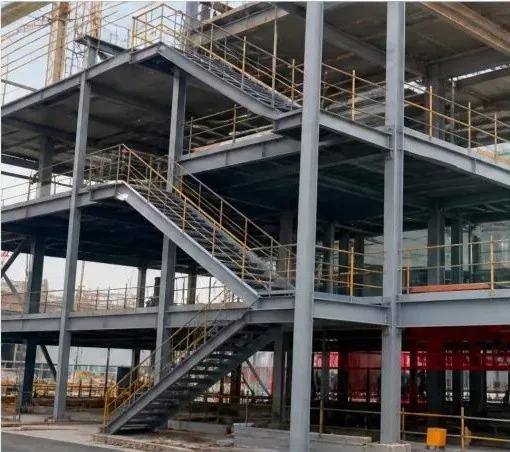

1. Finitaj Ŝtalaj Ŝtupoj kaj Manreloj (Eja Foto)

2. 3D BIM-Modelo (Ŝtalaj Ŝtupoj kaj Manreloj)

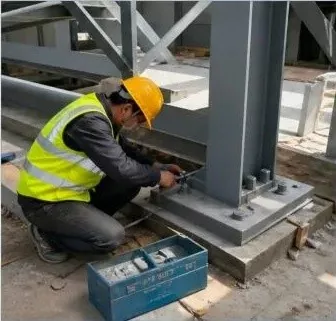

3. Instalado de Ŝtala Ŝtuparo (Eja Laboro)

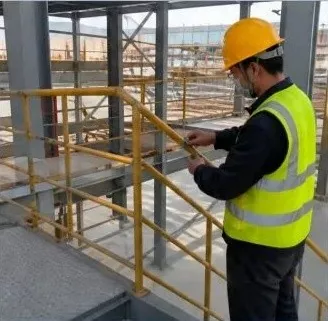

4. Instalado de Handrail (Eja Laboro)

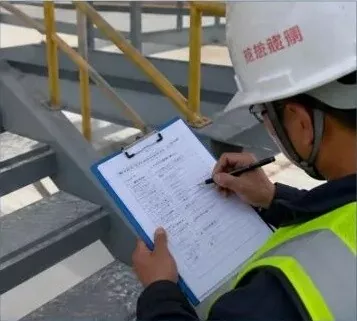

5. Instala Kvalita Inspektado (Eja Kontrolo)

Instrukcioj:

Antaŭ ol instali ŝtalajn ŝtuparojn kaj manelojn, duoble kontrolu la komponentajn dimensiojn, altecojn kaj aranĝajn centroliniojn;
Kiam vi uzas riglitajn konektojn, kontrolu la riglilgrandecon, kvanton kaj tordmomanton por certigi firman ligon;
Instalitaj manretoj devas esti firmaj kaj rektaj, kun plenaj kaj glataj veldoj, kiuj plenumas dezajnon kaj kodpostulojn;
Faru kvalitan inspektadon post instalado kaj plenigu la inspektadon por certigi la kvaliton de la projekto.

Ŝtala strukturoesestas vaste uzataj en la hodiaŭa konstrua merkato por konstrui konstruajn kadrojn, kaj ili fariĝos la ĉefa elekto por ĉefaj konstruaj strukturoj en la estonteco. Ŝtalaj strukturoj havas multajn subkategoriojn, strukturspecojn kaj komponentspecojn. Surbaze de la struktura sistemo, ili estas dividitaj en kvar ĉefajn tipojn: portalkadroj, spacaj kradoj, herniobandaĝoj kaj framstrukturoj.
