Surloka Ŝtala Struktura Asembleo + Integra Levada Konstrua Laborfluo + Ŝlosilaj Konsideroj

Enkonduko:Enŝtalo strukturo konstruo, "grunda asembleo + peza-grua integrala levado" (kunmeti la strukturon tute surgrunde kaj levi ĝin en pozicion kiel ununuran unuon uzante pezajn gruojn) estas unu el la plej kostefikaj, sekuraj kaj kvalitkontrolitaj konstrumetodoj disponeblaj hodiaŭ.

Kompare kun "altaltituda loza asembleo" (kunmetado de komponentoj peco post peco alte en la aero), ĉi tiu metodo signife reduktas danĝeran laboron ĉe alteco, malaltigas veldantajn difektojn kaj efike kontrolas strukturan deformadon. Tamen, ĝi postulas striktan teran ejon-preparon, alt-precizecan kunig-aranĝon, rigorajn levajn inĝenierajn kalkulojn, kaj senmanka surloka signalado kaj komando.

Malsupre estas ampleksa kaj normigita teknika gvidilo porsurloka ŝtala strukturomuntado kaj integra levado - strukturitaj kun klaraj laborfluoj kaj praktikaj, simplaj teknikaj postuloj por facila referenco.

I. Kerna Superrigardo de la Konstrua Metodo

Konstrua Laborflua Logiko: Fabrika antaŭfabrikado de ŝtalaj komponantoj en sekcioj → Surloka tera asembleo sur jigoj → Veldada korekto, velda inspektado (NDT) & farbo-tuŝado → Unupeca integra levado en pozicion → Fiksado kaj struktura vicigo.

Ŝlosilaj Avantaĝoj

•  Tera Laboro Ĉie: Ĉefaj operacioj estas faritaj sur la tero, draste reduktante falriskojn kaj altaltitudajn danĝerojn.

•  Regebla Kvalito: Kunigo, veldado kaj vicigo okazas en stabila, alirebla surtera medio, certigante superan precizecon kaj konstrukvaliton.

•  Alta Konstrua Efikeco: Altalta veldado kaj boltado estas minimumigitaj, signife akcelante konstruprogreson.

Limigoj

•  Granda Kunvena Areo Bezonata: Postulas vastan, ebenan kaj bone kompaktan teran areon por surloka asembleo.

•  Peza Ekipaĵo & Striktaj Kontroloj: Postulas alt-tunajn levgruojn kaj striktajn inĝenierajn kalkulojn por levado de kondiĉoj kaj grunda ŝarĝkapablo.

Aplikeblaj Scenaroj

Malferma ejo ŝtalstruktura konstruo, kiel ekzemple grand-interspacaj ŝtalaj herniobandaĝoj, tegmentaj ŝtalmoduloj, mult-interspacaj ŝtalframoj, kaj pezaj gruaj trabo-asembleoj.

II. Kompleta Normigita Konstrua Laborfluo

Norma Proceza Fluo: Konstrua Preparado → Eja Ebenigado kaj Kompaktado → Asembleo Jig Agordo & Akcepto → Komponento Ricevo & Re-inspektado → Grunda Asembleo → Veldado Verkoj → Veldtestado (NDT) & Kontraŭ-Koroda Farbo Tuŝo-up → Leva Lug & Rigging Agordo → Provo Lift Testo → Formal Integriĝo Fiksa kaj Temporajtigo → Formal Integriĝo Fiksaĵo & Temporagordo Rekontrolo de Kradaj Aksoj kaj Alteco → Konstanta Konekto kaj Fiksigo → Forigo de Rigging → Akcepto de Projekto → Malmuntado de Asembleo Jig

1. Komenca Konstrua Preparado (Plej Kritika Paŝo)

Se prepara preparo estas neadekvata, aferoj kiel ekzemple struktura deformado, renversiĝo, aŭ dimensiaj eraroj povas facile okazi dum kunigo kaj levado. Koncentru strikte ĉi tiujn 4 kernajn taskojn:

•  Planu Unue: Preparu dediĉitan levan skemon. Por altriskaj, super-kritikaj operacioj, fakula revizio kaj formala aprobo estas devigaj. Kompletigu detalajn inĝenierajn kalkulojn por gruo-funkciaj kondiĉoj, membrostreso, grunda portanta kapacito kaj levpunktaj ŝarĝoj.

•  Konfirmo de Materialoj kaj Dokumentoj: Inspektu fabrikajn atestojn pri konformeco, muelejtestraportojn (MTR), fabrikajn nedetruajn testajn (NDT) rekordojn kaj dimensiajn kontrolajn foliojn. Strikte malhelpi ajnajn nekonformajn komponantojn eniri la laborejon.

•  Reĝa Aranĝo-Planado: Klare nomu apartajn zonojn por konservado de komponantoj, surtera muntado kaj pozicio de gruovojaĝado/starigilo. Por mola grunda fundamento, elfosu kaj anstataŭigu per solida replenaĵo, kompaktu, kaj pavimu/malmoligu la teron anticipe.

•  Konsilo pri Sekureca Personaro: Veldistoj, gruofunkciigistoj, signalistoj kaj rigistoj devas havi validajn kvalifikajn atestojn. Faru ĝisfundajn sekurecajn kaj teknikajn informkunvenojn por ĉiuj laboristoj, klarigante individuajn respondecojn kaj sekurecajn malpermesojn.

2. Asembleo Jig Agordo kaj Akcepto

La muntaĵgigo (grunda subtenkadro) estas esenca por asembleoprecizeco. Neformala muntado aŭ subnormaj, improvizitaj kadroj estas strikte malpermesitaj!

•  Uzu Norman Strukturan Ŝtalon: Fabriku jigojn per naciaj normaj ŝtalaj sekcioj por certigi adekvatan rigidecon kaj stabilecon, malhelpante teran fiksiĝon, strukturan dekliniĝon aŭ skuadon post ŝarĝo.

•  Preciza Agordo kaj Lokigo: Precize aranĝu gvidliniojn; strikte kontroli kradaksojn, altecon kaj ebenecon. Por grand-interspacaj komponentoj, enkonstruu antaŭ-kambran (intencita suprenan kurbon) laŭ dezajnaj specifoj por kontraŭstari estontan malfortiĝon sub servaj ŝarĝoj.

•  Dediĉita Inspektado & Subskribo: Speciala inspektado devas esti farita post kompletigo de ĝig-aranĝo. Registru kaj arkivu ĉiujn dimensiajn, altecojn kaj ebenajn mezuradojn. La ĝigo povas esti uzata nur post formala subskribo

3. Komponanta Livero kaj Tera Asembleo

Grunda asembleo estas la ŝlosila procezo por kontroli ĝeneralan strukturan kvaliton. Preciza kontrolo estas esenca:

•  Inspektado de Envenaj Komponantoj: Inspektu ĉiun komponanton post la alveno por aspekto, sendadeformado, protektaj tegaĵoj kaj rigliltruo-alineado. Rektigu kaj korektu ajnajn malgrandajn deformadojn antaŭ kunigo.

•  Jig-Poziciado kaj Alĝustigo: Post sidigado de komponantoj sur la ĝigo, uzu hidraŭlikajn fantojn kaj tenkablojn por fajnagordi kaj strikte kontroli amplekson, aksajn liniojn, altecon, radikinterspacon (kunforman interspacon) kaj vertikalan vicigon.

•  Tack Welding de Atestitaj Veldistoj: Atestitaj veldistoj devas plenumi veldadon (provizoraj tenaj veldoj). La tackveldlongo kaj fileta kruro grandeco devas renkonti teknikajn normojn, malhelpante porecon, fendojn kaj aliajn velddifektojn.

•  Simetria veldado kaj streĉiĝo: Formala veldado devas strikte sekvi la principojn de "simetria veldado" kaj "malantaŭa veldado" (veldado en mallongaj alternaj segmentoj) por egale liberigi termikan streson kaj minimumigi deformadon. Por dikaj ŝtalaj platoj, strikte efektivigu antaŭvarmadon kaj interpasajn temperaturkontrolojn.

•  Post-Asemblea Konfirmo: Post kiam muntado estas kompleta, plene remezuru totalajn dimensiojn, kambrajn valorojn kaj flankan rektecon por garantii plenan konformecon al inĝenieraj kodoj kaj desegnaj desegnaĵoj.

4. Weld Inspektado kaj Kontraŭ-Koroda Farbo-Tuŝo

•  Ne-Detrua Testado (NDT): Faru Ultrasonan Testadon (UT) aŭ Radiografian Testadon (RT) laŭ dezajnaj specifoj. Ajna nekonforma veldo devas esti tute eligita, reveldita kaj reprovita ĝis 100% kvalifikita.

•  Veldu Purigadon & Repentradon: Muelu velditajn juntojn glatigi, forigu ruston, skoron kaj ŝprucaĵon, kaj senprokraste apliki kongruajn kontraŭ-korodan primeron kaj supran mantelon por certigi kontinuan kaj nerompitan protektan tegsistemon.

•  Surfaca Protekto: Protektu altfortajn riglilajn frotajn kontaktosurfacojn, riglilajn truojn kaj pretajn farbajn tavolojn de velda ŝprucaĵo, graso/olea poluado kaj mekanikaj grataĵoj.

5. Levaj Punktoj kaj Rigging Elekto

Kerna Leva Sekureca Regulo: Neniam ŝanĝu levpunktojn sen rajtigo, neniam miksu miskongruan rigilaron kaj neniam submetu komponantojn al nekonvenaj fortoj.

•  Uzu Dezajnitajn Levantajn Lugojn: Ĉiam uzu antaŭdizajnitajn, fabrikinĝenierajn levantajn Lugojn (kusenetoj). Neaprobita surloka veldado aŭ truoborado por improvizitaj levpunktoj estas strikte malpermesitaj. Ĉiuj levitaj lugveldoj devas sperti 100% NDT-inspektadon.

•  Kalkulo de Kapacito de Rigado: Elektu ŝtalajn dratajn ŝnurojn, katenojn kaj levajn ŝnurojn strikte bazitajn sur kalkulitaj ŝarĝoj, enkorpigante dinamikajn ŝarĝajn sekurecfaktorojn. Troŝarĝado estas strikte malpermesita.

•  Angulaj Protektiloj: Instalu angulajn protektilojn (moligilojn/randaj gardistoj) ĉe ĉiuj akraj anguloj kaj randoj de la ŝtalmembroj por malhelpi dratajn ŝnurojn tranĉi aŭ difekti.

•  Provizora Plifortikigo: Aldonu provizorajn strekojn/membrojn al strukture maldikaj aŭ maldikmuraj sekcioj (kiel longaj herniobandaĝoj) por malhelpi tordiĝadon, kliniĝon aŭ lokan deformadon dum levado.

6. Prova Levo-Testo (Neniam Devas Estu Saltita)

La prova lifto estas la fina defenda baro kontraŭ levado de akcidentoj.

•  Levu kaj Ŝvebi: Glate levu la komponanton 200–300 mm malproksime de la kunigaĵo, kaj tenu ĝin suspendita en la aero dum 5 ĝis 10 minutoj.

•  Ampleksa Inspektado: Plene inspektu: ŝarĝkondiĉojn ĉe levpunktoj, rigila deformado, totala kaj loka membro-deklino, gruostabileco, grunda setlado sub stangiloj, kaj ajna interfero aŭ ŝtopiĝo sur la ĝigo.

•  Tuja Malaltiĝo sur Nenormaleco: Se iu nekutima bruo, struktura misprezento aŭ troa grunda setlado estas observita, mallevu la komponanton reen sur la ĝigon tuj. Formala levado povas daŭri nur post kiam korektaj agoj estas aprobitaj.

7. Plena Asemblea Levado, Pozicio kaj Provizora Sekurigado

•  Unuigita Unupersona Signalado: Operacioj devas esti direktitaj de ununura elelektita signalkomandanto uzante normigitajn mansignalojn kaj voĉkomandojn. Plurpersona signalado kaj kaosaj operacioj estas strikte malpermesitaj.

•  Galtaj Gruaj Movadoj: Levado, svingado (svingado) kaj svingado (boom dericking) devas resti glata kaj malrapida ĉie. Evitu abruptajn haltojn, akrajn turnojn aŭ ŝokŝarĝojn. Terteamo devas uzi kontaktŝnurojn (gvidŝnuroj) por stabiligi la orientiĝon de la komponento kaj malhelpi kolizion kun ekzistantaj strukturoj.

•  Poziciado & Tuja Provizora Subteno: Post kiam sidiĝite sur la konstantaj subtenoj, precize agordu kradaksojn, altecon kaj vertikalan plumbaĵon. Tuj instalu provizorajn subtenajn apogtrabojn kaj streĉu ujajn kablojn.

•  Core Safety Red Line: Neniam liberigu la gruohokon ĝis laŝtala strukturoformas stabilan, memsubtenan strukturan sistemon.

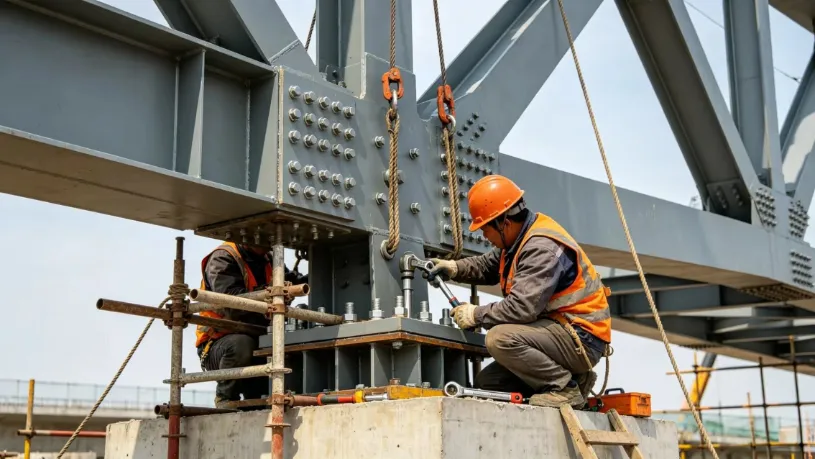

8. Konstanta Konekto kaj Finaj Verkoj

•  Altforta Riglilado Unue: Priorigu altfortan riglilon. Strikte sekvu la du-ŝtupan streĉan sinsekvon: "Komenca Streĉi → Fina Torquedo". Marku ĉiun riglilon klare post fina streĉado por malhelpi sopiritajn, malfiksajn aŭ tro-torditajn riglilojn.

•  Surloka Splice-Veldado: Faru surlokajn pugo- kaj splisajn veldojn en plurpasaj tavoloj, kaj faru nedetruajn provojn (NDT) senprokraste post kompletigo.

•  Entuta Struktura Remezurado: Remezuru ĉiujn ĝeneralajn dimensiojn, altecojn kaj deflankajn valorojn. Unufoje atestita kiel konforma, sekure malmuntu levan ilaron, provizorajn subtenojn kaj la teran asembleon.

•  Riparo kaj Transdono de Tegaĵoj: Tuŝu ĉiujn difektitajn kontraŭ-korodajn kaj fajrorezistajn tegaĵojn tra trafitaj areoj por kompletigi la finitan instaladon.

III. Kritikaj Surlokaj Antaŭzorgoj (Ŝlosilaj Kapabloj por Eviti)

1. Asembleaj Kvalitkontrolaj Punktoj

•  Solid Jig Foundation: La grundo sub la kunigaĵo devas esti firma, kompakta kaj ebena. Kunvena laboro estas strikte malpermesita sur mola grundo aŭ akvoplena grundo dum pluva vetero por malhelpi malebenan setlejon.

•  Stricta Antaŭ-kambra Kontrolo: Precize agordu la antaŭ-kambran (intencita suprenan kurbon) por grand-interspacaj membroj laŭ dezajnaj valoroj. Duoble kontrolu mezuradojn antaŭ kaj post kunigo por malhelpi malsupreniĝan malkreskon post erektiĝo.

•  Severa Vetera Soldado-Limigo: Tuj ĉesu subĉielan veldadon dum fortaj ventoj, pluvo, neĝo aŭ frostaj temperaturoj. Certigu, ke humidaj ŝtalaj surfacoj estas plene sekigitaj per hejtado de torĉoj antaŭ ol rekomenci veldi.

•  Protektu Altfortajn Riglilajn Frikciosurfacojn: Strikte protektas riglilajn kontaktajn frotajn surfacojn. Muelado, oleo-poluado aŭ veldsprucbruludoj estas strikte malpermesitaj, certigante ke la glitkoeficiento plenumas inĝenierajn normojn.

2. Devigaj Levaj Sekurecaj Ruĝaj Linioj

•  Vetermalpermesoj: Levado estas strikte malpermesita dum fortaj ventoj de Forto 6 kaj pli (ventrapideco ≥ 10,8 m/s), densa nebulo, pluvego, aŭ kiam nokta lumigado estas neadekvata.

•  Subteno de Gruo-Standigiloj: Gruo-starigiloj devas esti plene subtenataj de dikaj ŝtalaj ŝarĝ-distribuaj platoj sur solida, kontrolita grundo por malhelpi gruon renversadon aŭ forpuŝiĝon.

•  Rigida Sekureca Ekskludzono: Establi rigidan baron kaj klaran ekskludan zonon ene de la grua laborradiuso. Neaŭtorizita personaro estas strikte malpermesita eniri, trapasi aŭ resti en la areo.

•  Antaŭŝanĝa Rigado-Inspektado: Inspektu ĉiujn levajn ekipaĵojn, rigilajn aparataron kaj dratajn ŝnurojn antaŭ ĉiu labordeĵoro. Anstataŭigu tuj se rompitaj drataj fadenoj, troa eluziĝo aŭ kliniĝoj/deformadoj superas permeseblajn limojn.

3. Komunaj Riskoj kaj Preventaj Rimedoj

•  Troa Komponanta Deformado: Antaŭ-agordita desegna kambero, aldonu provizorajn plifortikajn apogtrabojn, sekvu simetriajn veldajn sekvencojn kaj plenumu plenajn levkondiĉajn ŝarĝkontrolojn.

•  Malsukceso de Elŝiro de Levado de Lug: Faru specialan strukturan desegnon por levado de lugs, certigu plenpenetran veldon kun 100% NDT-inspektado, kaj strikte malpermesu neaprobitajn improvizitajn levpunktojn.

•  Grua Tera Setlejo aŭ Konsiĝo: Kontrolu kaj malmoligu la grundon anticipe, metu pezajn ŝtalajn platojn sub stangilojn kaj kontrolu teran setlejon dum la prova lifto.

•  Struktura Malstabileco post Lokigo: Rapide instalu ujn kablojn kaj provizorajn subtenajn apogtrabojn, strikte plenumante la principon: "Neniam liberigu la gruohokon antaŭ ol la strukturo estas sekurigita."

•  Subnorma Altforta Riglilo: Strikte protektas frotajn kontaktosurfacojn, apliku normigitajn tordajn streĉajn procedurojn, kaj inspektu kaj kolormarku ĉiun individuan riglilon post finiĝo.

IV. Resumo

La kerna administra logiko desurloka ŝtala strukturo-asembleokaj integrala levado povas esti resumita kiel: precizeca tera asembleo, rigida ĝiga kontrolo, rigora levado-kalkulo, glata kaj stabila levado, kaj neniam liberigante la hokon antaŭ ol sekurigi.

Per strikte administrado de la kvar kritikaj kolonoj—jigkvalito, velda deformado, levado de ŝarĝokondiĉoj kaj provizora struktura stabileco—plej oftaj konstruaj difektoj kaj sekurecaj akcidentoj povas esti malhelpitaj, provizante sekuran, fidindan kaj efikan solvon por granda ŝtalo struktura inĝenierado.
