Kompleta Gvidilo pri Ŝtalaj Strukturaj Komponentoj: Malĉefaj Membroj kaj Konekto-Detaloj

La antaŭa numero ilustris la detalojn kaj aranĝajn desegnaĵojn de primaraj ŝarĝ-portantaj membroj kaj stegaj kaj stabilecanoj interŝtalo strukturakomponantoj. Ĉi tiu sesio daŭras kun la enkonduko de sekundaraj kaj alkroĉitaj komponentoj same kiel ligoj kaj strukturaj armaĵoj. Malsupre estas la priskriboj de tipaj aranĝaj pozicioj kaj kompletaj listoj de ĉiu komponento en ŝtalkonstruaĵoj.

Sekundaraj kaj alkroĉitaj komponentoj inkludas purlinojn, murframkolumnojn, murframtrabojn, monitorkadrojn, monitorflankkadrojn, ŝtupartrabojn, ŝtuparslaboj, platformtrabojn, platformslaboj, balustradon, manregon, alirŝtupetarojn, piedvojplatojn kaj interspacipogtrabojn, pordoframkolonojn, pordframtrabojn, fenestrajn framkolumnojn, ladfenestrajn framtrabojn, ladfenestrajn framtrabojn parapetaj traboj. Purlins estas subdividitaj en tegmentpurlins kaj murpurlins, dum ŝtuparplatoj kovras paŝadplatojn. Entreprenante konstruajn funkciojn kiel ĉemetaĵon, trairejon, taglumon kaj ventoladon, malĉefaj kaj alkroĉitaj komponentoj transdonas ventoŝarĝojn, neĝajn ŝarĝojn kaj aliajn ŝarĝojn al la ĉefa strukturo. Ili estas nemalhaveblaj partoj, kiuj certigas la integrecon kaj servajn funkciojn de ŝtalkonstruaĵoj.

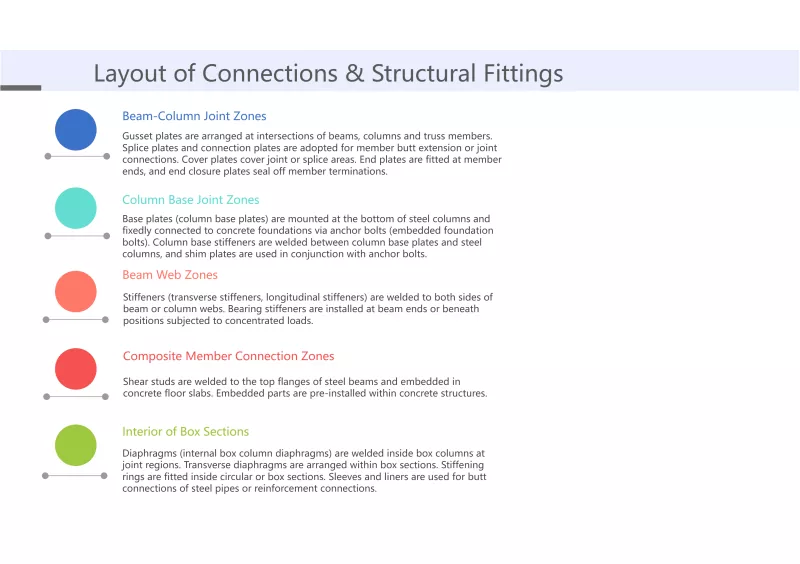

Konektoj kaj strukturaj armaturo konsistas el gustaj platoj, rigidigantoj, portantaj rigidigoj, ŝmirplatoj, ligplatoj, splisaj platoj, kovrilplatoj, finaj fermplatoj, finplatoj, bazplatoj, kolonbazaj rigidigoj, kolonaj ankrorigliloj, alt-fortaj rigliloj, ordinaraj rigliloj, tondaj bredviriloj, enigitaj, rigidigaj partoj, ringaj rigliloj diafragmoj kaj transversaj diafragmoj. Rigidiloj estas dividitaj en transversajn rigidigojn kaj longitudajn rigidilojn; bazplatoj inkluzivas kolonajn bazplatojn; kolumnaj ankrorigliloj ankaŭ estas konataj kiel enigitaj fundamentorigliloj; tondaj bredvirĉevaloj ankaŭ estas nomitaj bredvirĉevalkonektiloj; diafragmoj kovras internajn diafragmojn por kestkolonoj. Kiel esenca kategorio deŝtala strukturokomponantoj, ligoj kaj strukturaj ekipaĵoj rekte determinas ĉu ĉiuj ŝarĝaj membroj povas labori kunordige efike kaj ĉu la ŝarĝa transiga vojo estas kontinua kaj fidinda.

Ĝis nun, la kvar ĉefaj kategorioj de ŝtalaj strukturaj komponentoj klasifikitaj laŭ struktura kunmetaĵo estis ĉiuj ordigitaj. Ĉiuj ĉi-supraj komponentoj estas desegnitaj sur konstrudesegnaĵoj de ŝtalkonstruaĵoj, inkluzivitaj en forto-analizo en strukturaj kalkulaj raportoj, kaj konstante retenitaj en la finitaj strukturoj. La kombinaĵo de komponentoj varias laŭ malsamaj projektotipoj. Ĝusta kompreno de la funkcia poziciigado kaj enpaĝiga logiko de ĉiu speco de komponento estas antaŭkondiĉo por kompili precizajn kvantofakturojn kaj racie determini ampleksajn unuoprezojn, same kiel la fundamento por certigi ke la dezajna intenco de ŝtalstrukturoj povas esti transformita en sekurajn kaj fidindajn fizikajn konstruaĵojn.
